水冷卻循環系統的原理是以水為冷卻介質，對水冷卻進行回收。它主要由冷卻設備，泵，管道組成。當冷水流過需要冷卻的生產設備(通常是熱交換設備，如熱交換器，冷凝器，反應器)時，溫度升高，當冷水立即排出時，冷水只排一次(稱為直流冷卻水系統)，當冷水流過冷卻設備時，水溫升高，用泵送回生產設備。在工業用水中，冷卻用水占70%左右，因此，冷卻水的回收可節約大量工業用水。
工業循環冷卻水系統的工藝流程一般為：水處理站循環水泵出水→過程裝置→水處理裝置→冷卻塔→冷卻池→水處理站循環水泵出水。

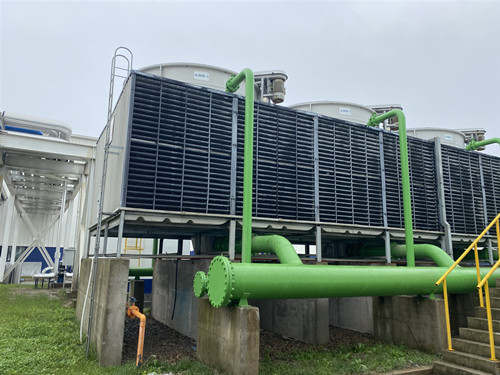

冷卻塔的供水方式有兩種。一是直接利用工藝設備的回水壓力冷卻塔，環境保護型常用于凈循環水系統，二是設置獨立的泵供給冷卻塔供水，在循環水壓力下冷卻塔，常用于濁循環水系統。
工業循環冷卻水系統能耗組成
工業循環冷卻水系統的能源消耗由水量消耗、水壓消耗、水方式消耗、熱能消耗、距離消耗和水力不平衡消耗等部分構成。
水消耗指為滿足工藝設備用水量所需的動能(通常是水泵的能量消耗)；水的壓力消耗指為滿足工藝設備的供水水壓要求所需的動能(通常是水泵的能量消耗)；用水方式的能量消耗反映在用水系統中，用水系統分為連續用水系統和間斷用水系統；熱量消耗指為消除生產過程中工藝設備所產生的大量熱量而消耗的動能(通常是冷卻塔的能量消耗)；距離消耗指為克服遠距離送水而消耗的動能(通常是水泵的能量消耗)；水力不平衡消耗指為克服循環水系統中用戶之間水力不平衡問題而消耗的動能。
水壓能耗是與水動風機冷卻塔應用密切相關的一個問題。水壓力能耗是指整個工業循環水管網系統在運行過程中所造成的水壓力損失，包括設備、管道、閥門、開放水池的壓力釋放等。此外，水壓能耗還包括設計時保留的對整個工業循環水管道系統的設計富余容量。該設計的豐富能力是水動風扇冷卻塔應用的動力源。
